استفاده از Sketch output

اگر چند اسکچ را که قرار است برای ساختن فیچرهای مختلفی استفاده شود را بخواهید در یک اسکچ رسم کنید ( بعنوان مثال برای قیدبندی راحت تر) کتیا این امکان را بشما می دهد که با استفاده از Output ورودیهای مجزا برای هر فیچر داشته باشید. در این بخش به بررسی این ویژگی می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

استفاده از Sketch output

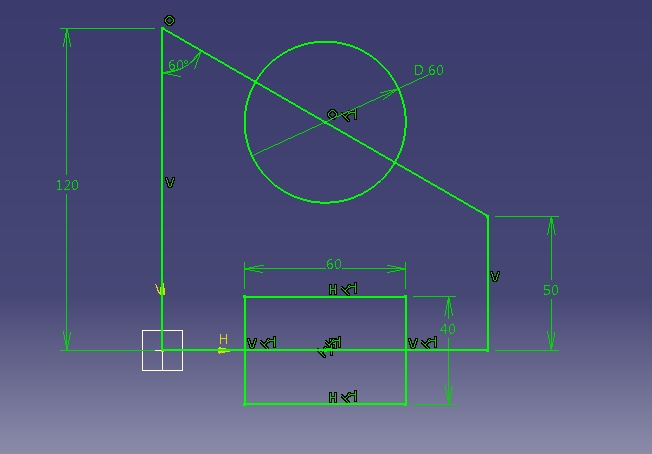

در اسکچ زیر می خواهیم هر profile رسم شده را برای یک فیچر استفاده کنیم.

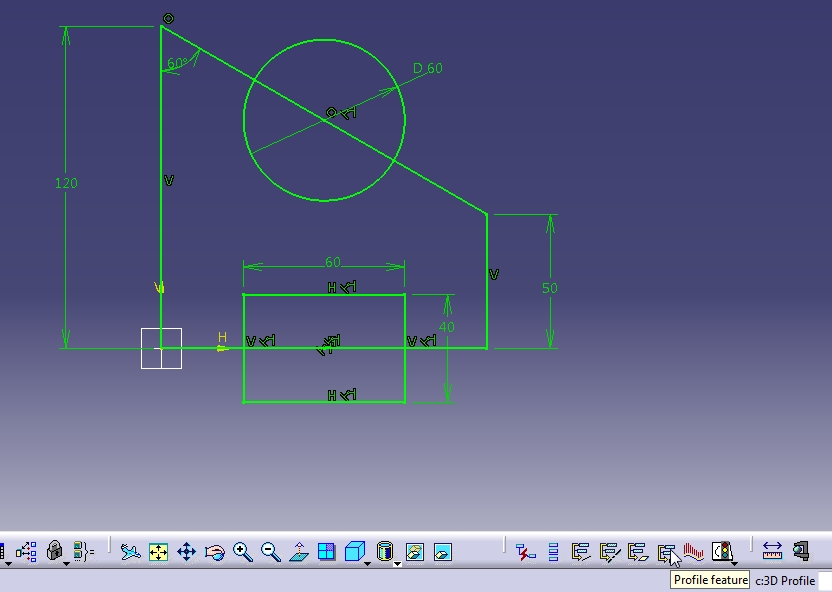

دستور profile feature را اجرا می کنیم.

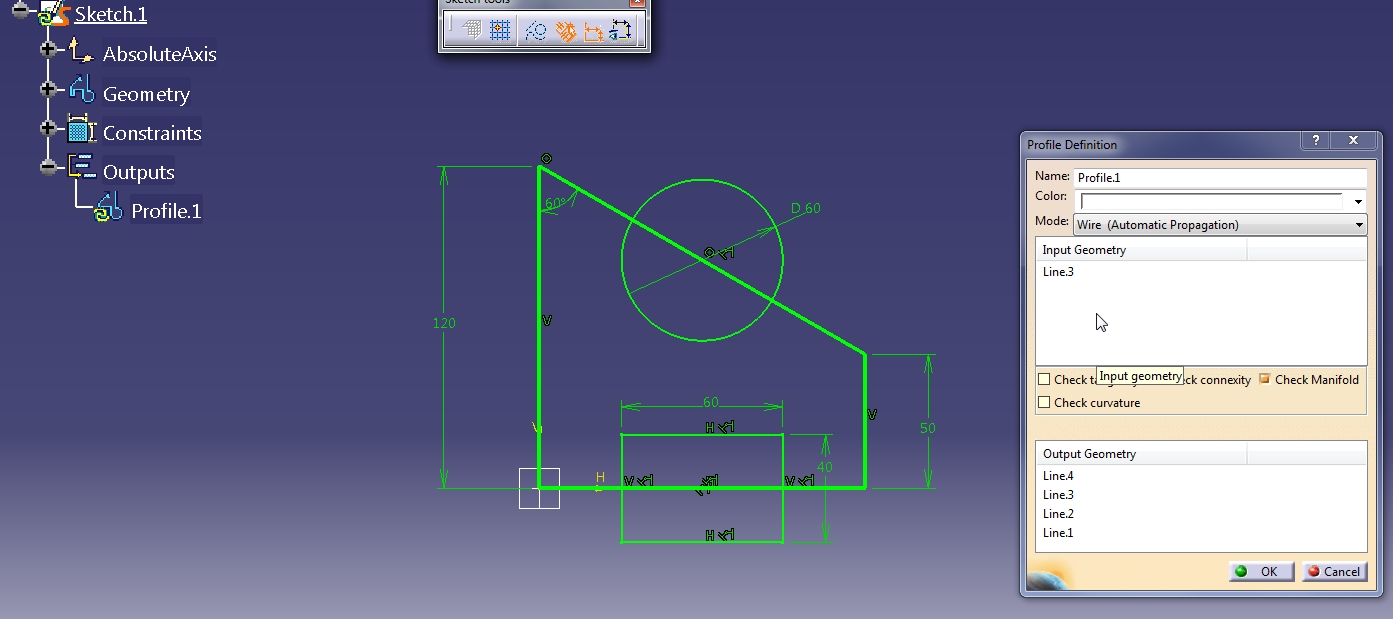

همانطور که می بینید با انتخاب هر Profile تمامی اجزای آن به لیست اضافه می شود.

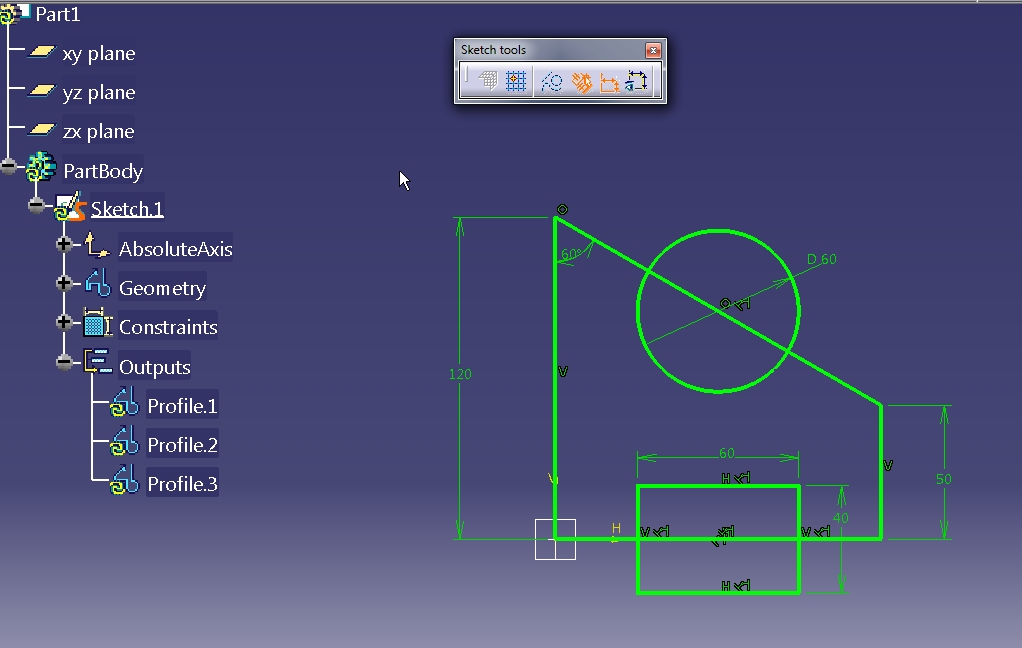

دو profile دیگر را نیز بهمین طریق تعریف می کنیم.



حال با استفاده از فیچرهای مورد نظر از پروفایلهای تعریف شده در این اسکچ می توانیم استفاده کنیم.





نوع مطلب : گام به گام
