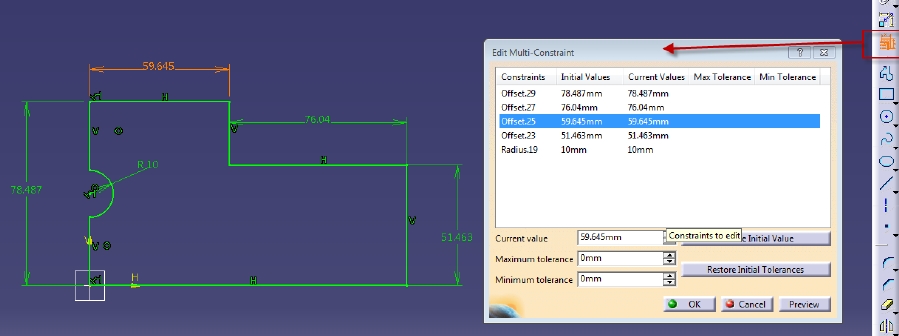

استفاده از Multi-constraint editing

استفاده از این دستور این امکان را به شما می دهد تا در اسکچ در یک مرحله ابعاد مورد نظر را تغییر دهید. مزیت این روش در این است که تا زدن دکمه ok هیچکدام از تغییرات اعمال نشده و با زدن دکمه ok همزمان تغییر خواهند کرد.

استفاده از Multi-constraint editing





نوع مطلب : ترفندها

نظرات()

استفاده از Sketch output

اگر چند اسکچ را که قرار است برای ساختن فیچرهای مختلفی استفاده شود را بخواهید در یک اسکچ رسم کنید ( بعنوان مثال برای قیدبندی راحت تر) کتیا این امکان را بشما می دهد که با استفاده از Output ورودیهای مجزا برای هر فیچر داشته باشید. در این بخش به بررسی این ویژگی می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

استفاده از Sketch output


ادامه مطلب

نوع مطلب : گام به گام

نظرات()

انتخاب سریع profile

یک راه سریع برای انتخاب کلیه خطوط profile کلیک راست روی یکی از خطوط آن و انتخاب Auto Search می باشد.

انتخاب سریع profile


نوع مطلب : ترفندها

نظرات()

استفاده از positioned sketch

برای ورود به محیط Sketcher تنها لازم است که یک صفحه مسطح را انتخاب کرده و فرمان Sketch را اجرا کنید. اما همانطور که مشاهده می کنید مبدا مختصات در اینحالت همواره تصویر مبدا مختصات پارت بر روی سطح بوده و همچنین کنترلی بر جهتهای H, V نخواهید داشت. برای حل این مشکل می توانید از دستور positioned sketch  استفاده کنید که به شما کنترل کامل برای تعیین مبدا مختصات و همچنین جهتهای H,V را می دهد.

استفاده از positioned sketch


نوع مطلب : ترفندها

نظرات()

آموزش ساخت مدل توپ فوتبال در کتیا CATIA

ورژن نرم افزار : V5-6 R2015
سطح:  متوسط، پیشرفته
زبان: فارسی

فایلهای همراه:

  • فیلم آموزشی بزبان فارسی (20 دقیقه)
  • فایل Part ساخته شده در محیط کتیا
آموزش ساخت مدل توپ فوتبال در  کتیا CATIA

سرفصلهای آموزش:
  • استفاده از دستورات مربوط  به محیط Generative Shape Design
  • استفاده از قابلیتهای پارامتریک نرم افزار
  • دستورات سطح سازی

در این آموزش از محیط Generative shape design در نرم افزار کتیا استفاده می شود.

برای خرید این مجموعه بصورت آنلاین روی این لینک کلیک کنید.

همچنین برای خرید مستقیم می توانید با شماره 09331785206 و یا ایمیل amoozesh247@gmail.com در تماس باشید.



نوع مطلب : معرفی محصول

نظرات()

تمرین کتیا -1

آموزش کتیا CATIA



[http://www.aparat.com/v/hkK5O]

در صورتیکه در دیدن فایل بالا مشکل دارید برای دریافت لینک دانلود درخواست خود را در بخش نظرات مطرح کنید تا لینک دانلود به ایمیل شما ارسال شود.




نوع مطلب : گام به گام

نظرات()

تکرار خودکار دستورات

با دو بار کلیک روی هر دستوری از تولبار آن دستور تا زمانیکه دکمه Esc را بزنید تکرار می شود.




نوع مطلب : ترفندها

نظرات()

تغییرات درخت طراحی

درخت طراحی در کتیا قسمتی است که بصورت منظم تمام مراحل مدلسازی شما را در خود جای می دهد. در این بخش به بررسی چند مورد در ارتباط با تغییرات درخت طراحی کتیا می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

تغییرات درخت طراحی

ادامه مطلب

نوع مطلب : ترفندها

نظرات()

یافتن نسخه نرم افزار یک فایل

گاهی لازم است تا ببینید یک فایل کتیا توسط چه نسخه ای از نرم افزار ایجاد شده است. برای یافتن این موضوع تنها لازم است که فایل کتیا را توسط یک ویرایشگر متن مانند WordPad باز کرده و بدنبال عبارت LastSaveVersion بگردید. در جلوی این عبارت می توانید نسخه نرم افزاری که فایل توسط آن ایجاد شده است را مشاهده کنید.

یافتن نسخه نرم افزار یک فایل


نوع مطلب : ترفندها

نظرات()

تخصیص کلید میانبر به دستورات

برای اینکه سریع تر دستورات را در کتیا اجرا کنید می توانید به هر دستور یک کلید میانبر تخصیص دهید. در این بخش خواهید آموخت چگونه اینکار انجام پذیر است. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

تخصیص کلید میانبر به دستورات

ادامه مطلب

نوع مطلب : گام به گام

نظرات()

انتخاب سریع

برای انتخاب آیتمهایی که پشت  سایر آیتمها در کتیا پنهان شده اند می توانید نشانگر ماوس را در موقعیت مورد نظر قرار دهید و با استفاده از کلیدهای نشانگر بالا و پایین روی صفحه کلید به لیست قابل انتخاب دسترسی پیدا کنید.

انتخاب سریع


نوع مطلب : ترفندها

نظرات()

مقدار دهی در واحدهای مختلف

هنگام اندازه گذاری در کتیا می توانید از واحدهای دیگر بدون تغییر تنظیمات استفاده کنید و کتیا تغییر واحد را بطور خودکار انجام می دهد. برای اینکار لازم است بعد از عدد حرف مشخصه واحد را تایپ کنید. اینچ in ، میلیمتر mm، فوت ft و ...

مقدار دهی در واحدهای مختلف



نوع مطلب : ترفندها

نظرات()

جلوگیری از باز شدن فایل CATProduct هنگام شروع کتیا

بطور پیش فرض زمانیکه برنامه کتیا را شروع می کنید یک فایل خالی CATProduct نیز باز می شود. برای اینکه جلوی اینکار را بگیرید تنها لازم است یک متغیر با نام CATNoStartDocument با مقدار yes به محیط کتیا افزوده شود.

 ابتدا ویرایشگر محیط را مطابق شکل زیر اجرا کنید.


جلوگیری از باز شدن فایل CATProduct هنگام شروع کتیا

حال این متغیر را به محیط اضافه کنید.

جلوگیری از باز شدن فایل CATProduct هنگام شروع کتیا



نوع مطلب : ترفندها

نظرات()
